İZLEME
Her modülü görün, her sorunu erkenden yakalayın
APsystems mikro invertör çözümü; Enerji İletişim Ünitesi (ECU) ve Enerji İzleme ve Analiz yazılımı (EMA) üzerinden panel bazında akıllı izleme sunar.
ECU
Veri Toplar
CT
Akımı Ölçer
EMA
Analiz Eder
ENERJİ İLETİŞİM ÜNİTESİ
ECU-R ve ECU-C
APsystems ECU, mikro invertörler için bilgi geçididir. Her mikro invertörden modül performans verisini toplar ve bu bilgiyi gerçek zamanlı olarak internet veritabanına aktarır; bunun için yalnızca tek bir veri ve güç kablosu yeterlidir. EMA yazılımı sayesinde ECU, kurulumunuzdaki her mikro invertör ve modülün ayrıntılı analizini internete bağlı herhangi bir cihazdan sunar. Entegre http web sunucusu, piyasadaki veri kaydediciler arasında en basit ve en esnek ağ entegrasyonunu sağlar. Tarayıcı tabanlı kullanıcı dostu arayüzle sisteme saniyeler içinde erişilir.
STANDART

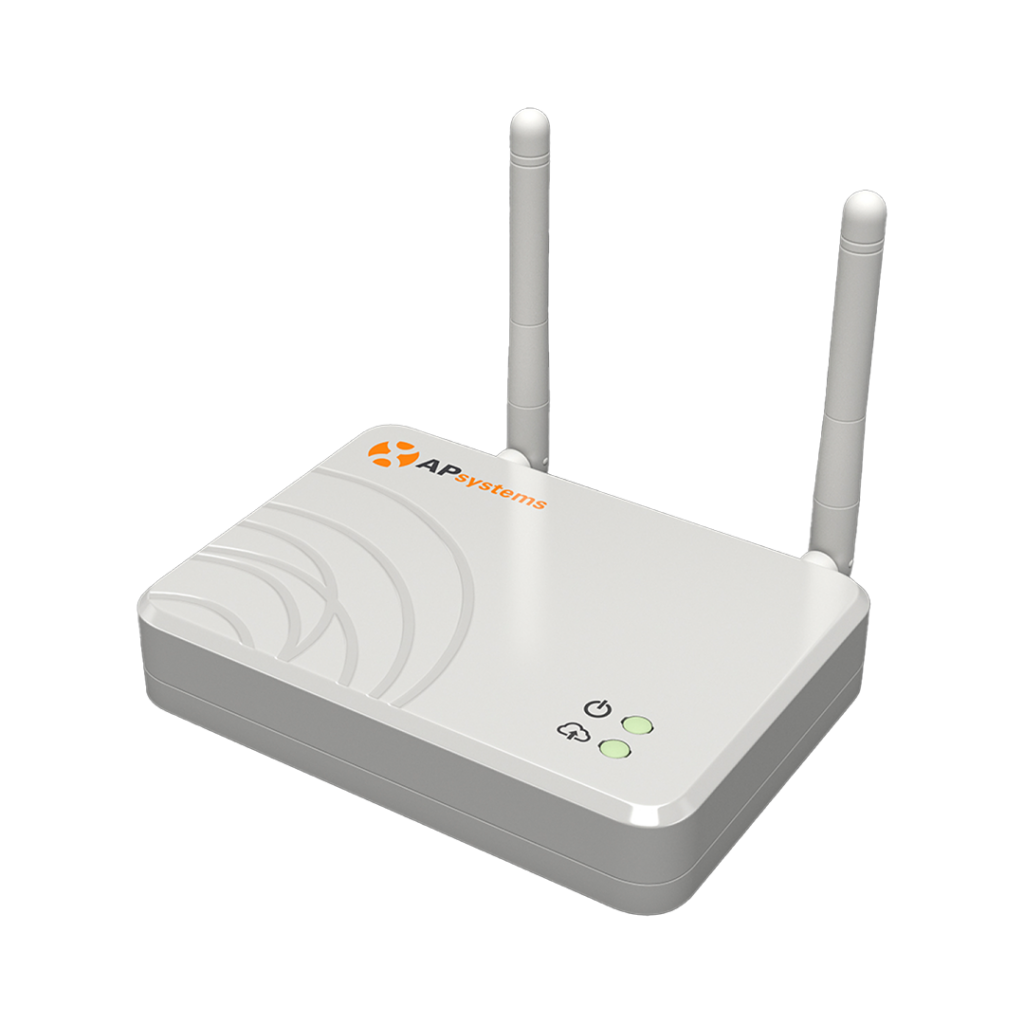

ECU-R
Mikro invertörler için bilgi geçidi. Her mikro invertörden modül performans verisini toplar ve gerçek zamanlı olarak internet veritabanına aktarır. EMA yazılımı sayesinde kurulumdaki her mikro invertör ve PV modülün ayrıntılı analizini sunar; web portalı veya uygulama üzerinden sisteme saniyeler içinde erişilir.
ÜRÜN ÖZELLİKLERİ
- İzleme kapasitesi — 100 mikro invertöre kadar
- Mikro invertör haberleşmesi — ZigBee 2,4 GHz, şifreli kablosuz
- İnternet bağlantısı — Ethernet 10/100M ve Wi-Fi 802.11b/g/n
- Kablosuz güvenlik — WEP, WPA2-PSK
- USB arayüzü — 5 Vdc, 0,5 A çıkış
- Besleme — 5 V, 2 A · Tüketim: 1,7 W
- Anten — Harici, SMA tip konnektör
- Boyutlar — 122 × 87 × 25 mm · Ağırlık: 150 g
- Çalışma sıcaklığı — −20 °C – +65 °C
- Soğutma — Doğal konveksiyon, fansız
- Koruma sınıfı — İç mekân, NEMA 1 (IP20)
- Garanti — 3 yıl
ÜRÜN DOKÜMANTASYONLARI
- APsystems ile Güneş Enerjisi Sisteminizi İzleme Broşürü
- APsystems ECU Serisi Karşılaştırma Föyü
- APsystems ECU-R Teknik Föyü
- APsystems ECU-R Kullanım Kılavuzu
- APsystems ECU-R Kullanım Kılavuzu
- APsystems ECU-R ve ECU-B Hızlı Kurulum Kılavuzu
- APsystems Sınırlı Garanti Belgesi
- APsystems ECU Sertifikaları
- APsystems ECU ve İnvertör Uyumluluk Kılavuzu
- APsystems ECU-R ve ECU-C Hücresel Haberleşme — LTE USB Dongle
- APsystems ZigBee Haberleşme Teknik Dokümanı
- APsystems Uzaktan ECU Yönetimi — Kurulumcu İçin
- APsystems Paylaşımlı ECU Kullanım Kılavuzu
- APsystems ECU Share Kullanım Kılavuzu
gelİşmİş fonksİyonlu

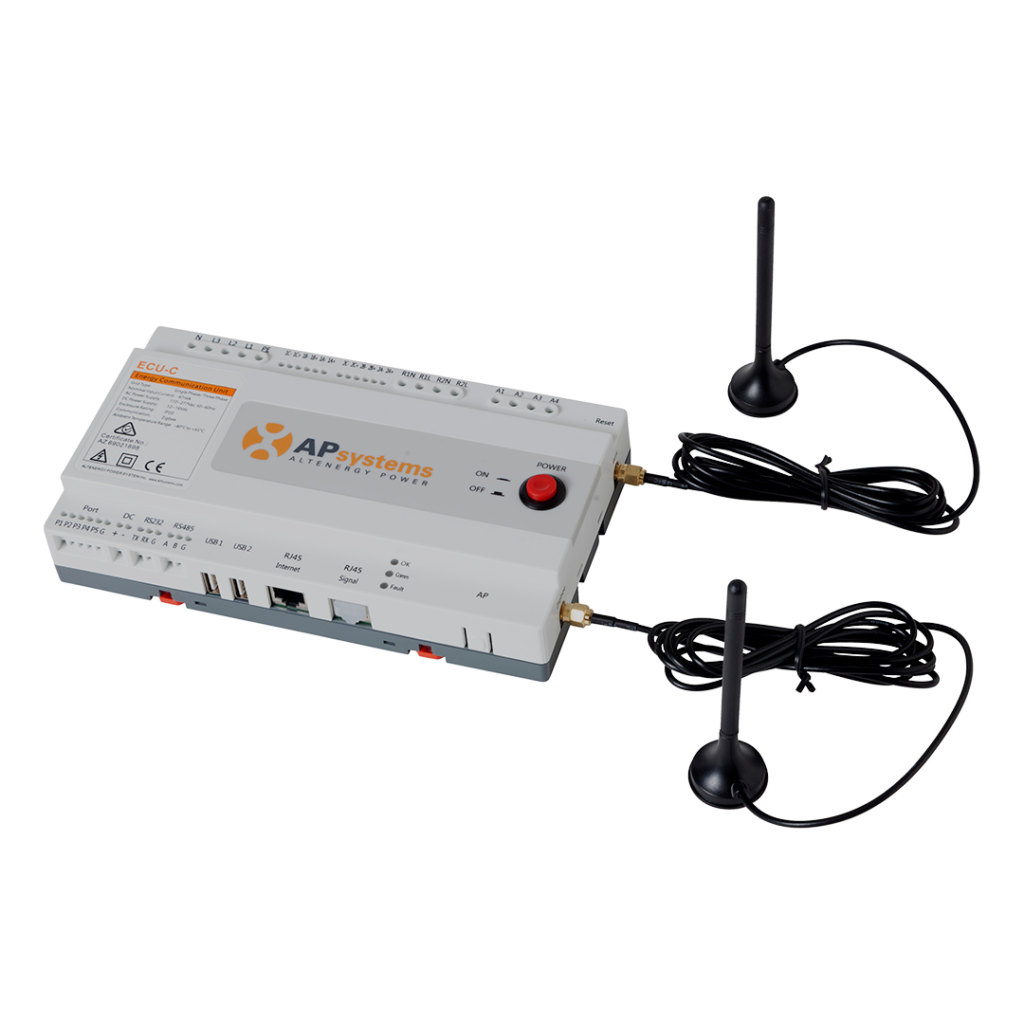

ECU-C
Entegre sayaçlarıyla PV üretimi, yük tüketimi ve şebekeden çekilen/şebekeye verilen enerjiyi ölçer ve EMA platformuna aktarır. Yüksek frekanslı ölçüm ve dahili röle sayesinde şebekeye basma sınırlama ve harici cihaz kontrolü (örneğin termosifon) gibi gelişmiş fonksiyonlar sunar.
ÜRÜN ÖZELLİKLERİ
- İzleme kapasitesi — 100 mikro invertöre kadar
- Mikro invertör haberleşmesi — ZigBee 2,4 GHz, şifreli kablosuz
- İnternet bağlantısı — Ethernet 10/100M, Wi-Fi 802.11g/n, GSM hücresel
- Seri arayüzler — RS232, RS485, RJ45 (standart)
- Entegre sayaç — PV üretimi, tüketim, şebeke alış/veriş ölçümü
- Sıfır besleme — Şebekeye basma sınırlama ve sıfır ihracat
- Röle sürücüsü — Harici AC kontak veya röle kontrolü
- CT sensörü — Üretim ve tüketim ölçümü
- Ölçüm hassasiyeti — PV üretimi ±%0,5 (CT ile), tüketim ±%2,5 (CT ile)
- Dijital giriş — Harici kontrol cihazı bağlantısı için
- Şebeke tipi — Tek faz / üç faz
- Besleme — 110–277 VAC, 50–60 Hz tek faz (üç faz opsiyonel) · DC: 12–16 V · Tüketim: 3 W
- Boyutlar — 210 × 120 × 41 mm · Ağırlık: 500 g
- Çalışma sıcaklığı — −40 °C – +65 °C
- Soğutma — Doğal konveksiyon, fansız
- Koruma sınıfı — İç mekân, NEMA 1 (IP20)
- Garanti — 3 yıl
ÜRÜN DOKÜMANTASYONLARI
- APsystems ile Güneş Enerjisi Sisteminizi İzleme Broşürü
- APsystems ECU Serisi Karşılaştırma Föyü
- APsystems ECU-C Teknik Föyü
- APsystems ECU-C Kullanım Kılavuzu
- APsystems ECU-C Hızlı Kurulum Kılavuzu
- APsystems Sınırlı Garanti Belgesi
- APsystems ECU Sertifikaları
- APsystems ECU ve İnvertör Uyumluluk Kılavuzu
- APsystems Şebekeye Basma Kontrolü Çözümü
- APsystems ECU-C'nin Üçüncü Parti CT'lerle Kullanımı
- APsystems ECU-R ve ECU-C Hücresel Haberleşme — LTE USB Dongle
- APsystems ZigBee Haberleşme Teknik Dokümanı
- APsystems Uzaktan ECU Yönetimi — Kurulumcu İçin
- APsystems Paylaşımlı ECU Kullanım Kılavuzu
- APsystems ECU Share Kullanım Kılavuzu
| ECU-R | ECU-C | |
| İzleme kapasitesi | 100 mikro invertör | 100 mikro invertör |
| Mikro invertör haberleşmesi | ZigBee | ZigBee |
| Ethernet RJ45 | ✓ | ✓ |
| Wi-Fi | ✓ | ✓ |
| Hücresel (GSM) | — | ✓ |
| Entegre sayaç (CT ile) | — | ✓ |
| Sıfır besleme | — | ✓ |
| Röle (fazla enerji kullanımı) | — | ✓ |
| Yerel arayüz | — | ✓ |
| ECU_APP ile devreye alma | ✓ | ✓ |
| Garanti | 3 yıl | 3 yıl |
